一、電加熱輻射管概述
這種電加熱輻射管由耐熱合金鋼套管和加熱器組成，管芯也多為多個分組式管芯組成，在同樣表面負荷下，熱輻射面大，使用壽命長，中間用一根耐熱棒固定。
1、線裝螺旋環繞電熱輻射管這種電熱輻射管由耐熱合金鋼套管和加熱器組成，加熱器一般由φ3-5 mm電熱絲繞在開有螺旋溝槽的耐熱絕緣陶瓷管芯上，工作電壓220V、功率一般5-7KW。
2、帶狀螺旋環繞電熱輻射管這種加熱器的結構基本上與第一種結構相同，只是加熱元件采用電阻帶繞制，電阻帶一般厚度為1-3 mm，寬度10-20 mm，管芯也多為多個分組式管芯組成，在同樣表面負荷下，熱輻射面大，材料可節省，一般大功率點加熱輻射管采用此種形式。

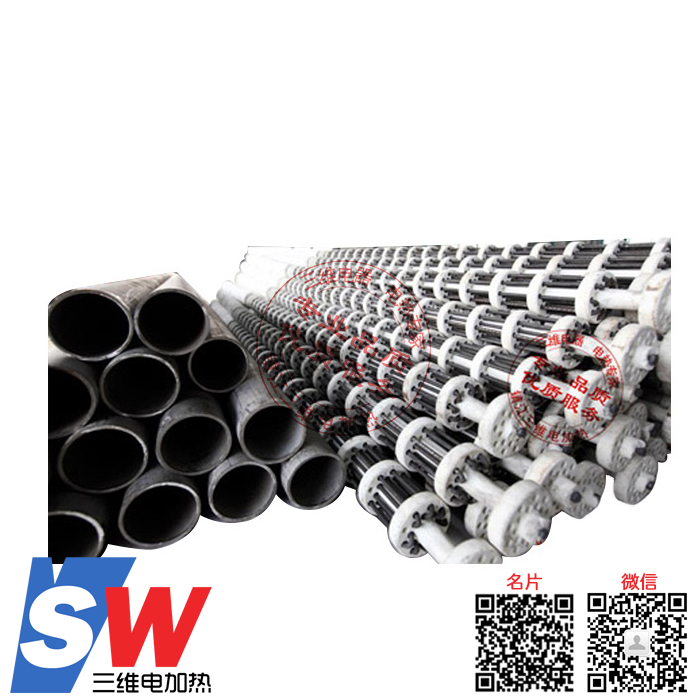

3、軸向波折形籠柜式電熱輻射管（俗稱鼠籠式）其結構是將加熱元件的電阻絲（帶）彎成“U”形串入多塊絕緣耐高溫的陶瓷支撐盤中，中間用一根耐熱棒固定，一般有效長度：900～2400;一般套管外徑：φ80～φ280。單根功率：2kw～40kw;單根電壓：30v～220v。這種輻射管壽命較長。
二、電加熱輻射管的特點
本公司設計制造的電熱輻射管，有高、中、低溫爐規格任意選用。外套管系采用無縫耐高溫合金管及板卷管、離心鑄管等。并根據輻射管加熱元件在各種工況及惡劣循環條件下使用。該加熱管性能穩定、電阻率高、溫度系數小，適應各種輻射管式加熱元件使用，以獨特的使用性能代替了昂貴的進口材料。
1、實用、可靠。我廠產品交給用戶經過生產驗證，質量可靠耐用。
2、核心材料采用直流氬弧焊接，使表面負荷、電阻差等各項技術指標得到保證。
3、耐熱絕緣材料是以德國的配方，該瓷件熱震性好、耐高溫、壽命長、表面質量好。
三、電熱輻射管其優點
1、安裝、檢測、維修方便，均在爐外進行。無須停爐或冷卻爐溫進行維修更換電加熱裝置。正常生產情況下，更換僅需10分鐘左右，大大減少勞動強度，提高生產率。
2、結構緊湊，性能穩定、單根功率大、使用壽命是普通電加熱管的幾倍。
3、耐熱絕緣材料是以中小配方，該瓷件熱震性好、耐高溫、壽命長、高溫下具有良好的電氣絕緣性能。
（三維電加熱(www.swheater.com)輻射管產品可以根據客戶要求設計定做，提供圖紙，電壓，功率，尺寸）
